Prologo: En el mundo de las redes, los protocolos de descubrimiento de capa-2 son como faros que guían a los dispositivos. Estos protocolos permiten que los equipos de red se identifiquen entre sí, descubran su entorno y se comuniquen de manera eficiente. Son la base para una gestión de red automatizada y una resolución de problemas ágil, simplificando la vida de los administradores de redes.
Protocolos de descubrimientos: (capa-2-OSI)
-. Los protocolos de descubrimiento de capa-2 son como los letreros que indican a los dispositivos de red se identifiquen entre sí, compartan información sobre sus capacidades y configuren automáticamente ciertas funciones. Nos ofrece: Simplificación de la gestión de redes al conocer la topología de la red y las capacidades de los dispositivos, los administradores pueden configurar y solucionar problemas de manera más eficiente. Automatización de tareas muchos protocolos de descubrimiento permiten la configuración automática de dispositivos, reduciendo el tiempo y el esfuerzo necesarios para administrar la red. Interoperabilidad facilitan la interconexión de dispositivos de diferentes fabricantes, asegurando una comunicación fluida.
-. Es interesante ¡entender, aclarar, comprender! los conceptos la Capa 2 del modelo OSI, antes de adentrarnos en los protocolos. Esta capa, también conocida como capa-enlace-datos, se encarga de la transferencia de datos entre dispositivos directamente conectados en una red. Los protocolos de capa 2 establecen y mantienen las conexiones físicas, enmarcan los datos y controlan el acceso al medio compartido.
Modelo conceptual-OSI
-. El Modelo-OSI (Open Systems Interconnection, o Interconexión de Sistemas Abiertos) es un marco de referencia conceptual creado por la Organización Internacional para la Estandarización (ISO) en 1980. Define cómo se comunican los sistemas de Redes y cómo se envían datos de un remitente a un destinatario de manera efectiva.
Capa-Enlace–Datos / Layers-2:
-. La Capa-Enlace-Datos es el segundo-nivel del modelo-OSI, ubicada entre las capas-física y de Red.
- Sus funciones principales incluyen: Direccionamiento físico. / Acceso al medio. / Detección y corrección de errores / Distribución ordenada de tramas. / Control de flujo.
- Aspectos técnicos clave: Unidad de datos, la Trama. / Protocolos fundamentales MAC, IP. / Medio físico común Cable-UTP par trenzado de 8 hilos. / Dispositivo principal Switch. / Función del Switch Recibir datos del Enrutador y distribuirlos a los destinatarios correspondientes
- La capa de enlace es crucial para: Regular la conexión entre computadoras. / Segmentar datos en tramas. / Verificar la integridad de los datos. / Corregir errores de transmisión.
-. Esta Capa-Enlace-Datos implementa protocolos que definen las reglas de comunicación entre dispositivos en la red, asegurando una transmisión de datos eficiente y confiable entre nodos adyacentes en una red.

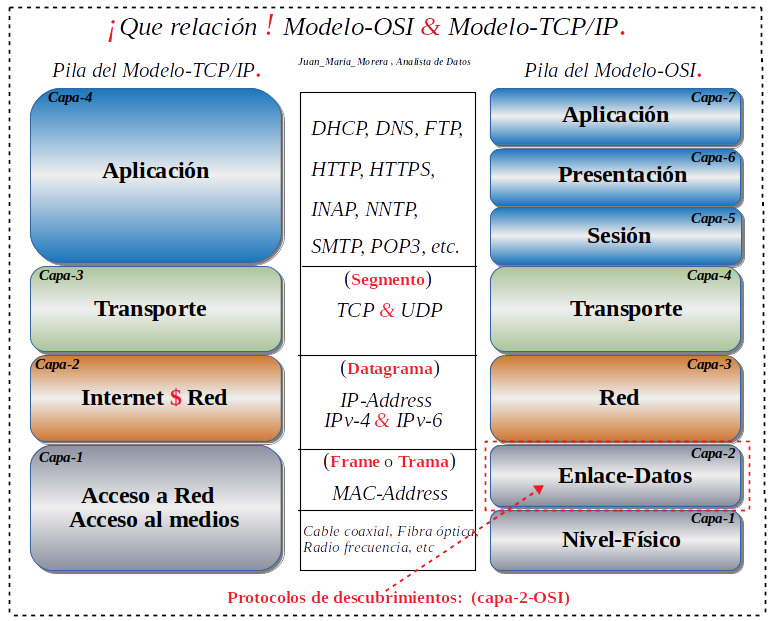

Nota: En este diagrama podemos ver donde estamos situado los Protocolos de descubrimientos: (capa-2-OSI).
Resumiendo: Los protocolos de descubrimiento están estrechamente vinculados con la capa de enlace de datos (capa 2) del modelo OSI ya que operan directamente sobre ella para identificar y mapear dispositivos vecinos en una red local. Estos protocolos como CDP (Cisco Discovery Protocol) y LLDP (Link Layer Discovery Protocol) funcionan enviando y recibiendo tramas especiales a nivel de capa 2 que contienen información sobre los dispositivos conectados, incluyendo sus direcciones MAC, identificadores de puerto, capacidades y configuraciones. La capa de enlace de datos proporciona el marco ideal para estos protocolos pues maneja la comunicación directa entre dispositivos adyacentes, permite el intercambio de información a través de dominios de broadcast y no requiere configuración de direccionamiento de capas superiores. Al operar en capa 2, los protocolos de descubrimiento pueden detectar dispositivos incluso antes de que se configure el direccionamiento IP, lo que los hace fundamentales para el reconocimiento inicial de la topología de red y la configuración automatizada de dispositivos. Además, la naturaleza no enrutable de la capa 2 asegura que la información de descubrimiento permanezca confinada al segmento de red local, proporcionando así un método eficiente y seguro para que los dispositivos vecinos se reconozcan entre sí.
- Que es Dominio de difusión: broadcasts-domains El dominio de difusión es una división lógica de una Red-informática , en la que todos los nodos pueden comunicarse entre sí mediante difusión en la Capa de enlace de datos capa2 .
Ventajas-Protocolos-Descubrimiento:
-. Los protocolos de descubrimiento ofrecen una serie de ventajas que simplifican la gestión de redes. Estas ventajas se pueden resumir en tres puntos principales
- Simplificación de la gestión de redes: Al conocer la topología de la red y las capacidades de los dispositivos a través del descubrimiento automático, los administradores pueden configurar y solucionar problemas de manera más eficiente.
- Automatización de tareas: Muchos protocolos de descubrimiento permiten la configuración automática de dispositivos, lo que reduce el tiempo y el esfuerzo necesarios para administrar la red.
- Interoperabilidad: Los protocolos de descubrimiento facilitan la interconexión de dispositivos de diferentes fabricantes, asegurando una comunicación fluida entre ellos.
-. En resumen, los protocolos de descubrimiento proporcionan herramientas poderosas para la gestión eficiente de redes, permitiendo a los administradores un mayor control y automatización de las tareas.
Principales-Protocolos-Descubrimiento:
- CDP (Cisco Discovery Protocol): Desarrollado por Cisco, es uno de los protocolos más antiguos y ampliamente utilizados. Proporciona información básica sobre los dispositivos vecinos, como el modelo, el software y las interfaces.
- LLDP (Link Layer Discovery Protocol): Un estándar IEEE que ofrece una funcionalidad similar a CDP, pero con mayor detalle y soporte para una amplia gama de dispositivos.
- FDP (Fast Discovery Protocol): Desarrollado por HPE, es un protocolo propietario diseñado para redes de campus. Proporciona información más detallada sobre los dispositivos y sus capacidades.

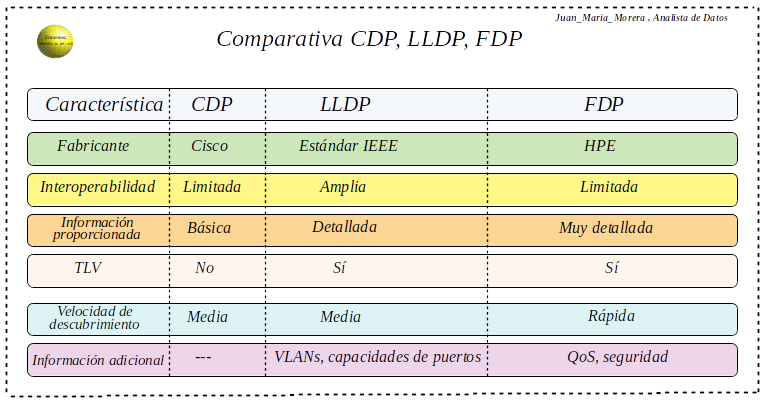

Descripción resumida del diagrama:
El diagrama presenta una comparación entre tres protocolos de descubrimiento de vecinos en redes: CDP (Cisco Discovery Protocol), LLDP (Link Layer Discovery Protocol) y FDP (Discovery Protocol).
Se comparan diversos aspectos de estos protocolos, como el fabricante que los desarrolló (Cisco para CDP, un estándar IEEE para LLDP y HPE para FDP), su nivel de interoperabilidad con otros dispositivos (siendo LLDP el más interoperable), la cantidad y detalle de la información que proporcionan (LLDP y FDP ofrecen más detalles que CDP), si utilizan TLVs (unos tipos de etiquetas para estructurar la información, presentes en LLDP y FDP pero no en CDP), y la velocidad a la que descubren dispositivos vecinos (FDP es el más rápido).
Además, el diagrama indica que LLDP proporciona información sobre VLANs y capacidades de puertos, mientras que FDP ofrece detalles sobre QoS (calidad de servicio) y seguridad.
En resumen, el diagrama nos muestra que LLDP es un protocolo estándar, interoperable y que proporciona una cantidad considerable de información, lo que lo convierte en una opción popular en muchas redes. CDP es un protocolo propietario de Cisco, mientras que FDP es un protocolo de HPE, ambos con una interoperabilidad más limitada.
Las aplicaciones avanzadas:
-. La gestión eficiente de redes requiere varios elementos clave: En primer lugar, una documentación exhaustiva que permita generar diagramas detallados de la infraestructura de red de forma automatizada. Es fundamental implementar un sistema de configuración automática que facilite la asignación de VLANs, la configuración de puertos y la activación de funcionalidades de manera dinámica y centralizada. Para garantizar el funcionamiento óptimo, se debe contar con herramientas de diagnóstico que ayuden a identificar y resolver rápidamente problemas de conectividad y configuración. Por último, es altamente recomendable mantener un inventario actualizado y detallado de todos los dispositivos de red, incluyendo sus especificaciones técnicas, ubicación y estado operativo.
-. Los protocolos de descubrimiento pueden exponer información sensible sobre la infraestructura de red. Por esta razón, es fundamental implementar una configuración adecuada que minimice los potenciales riesgos de seguridad y proteja la integridad de la red.
-. La transmisión de paquetes de descubrimiento genera una carga adicional en el tráfico de red. Para optimizar el rendimiento, resulta esencial realizar un ajuste preciso de los intervalos de transmisión, permitiendo así un equilibrio entre la funcionalidad del protocolo y la eficiencia de la red.
-. Los protocolos de descubrimiento mantienen una estrecha relación con diversos protocolos de capa 2, incluyendo STP (Spanning Tree Protocol) y VTP (VLAN Trunking Protocol). Es crucial comprender en profundidad estas interacciones para garantizar una configuración óptima y evitar conflictos operativos.
Resumiendo: Los protocolos de descubrimiento de capa 2 son herramientas esenciales para la gestión y administración de redes modernas. Al proporcionar información detallada sobre los dispositivos y la topología de la red, simplifican la configuración, la solución de problemas y la documentación. La elección del protocolo adecuado dependerá de las necesidades específicas de cada red, considerando factores como la interoperabilidad, la cantidad de información requerida y los requisitos de seguridad.
Recopilando:
-. Veamos los puntos mas importantes de este post:
- Los protocolos de descubrimiento de capa 2 permiten que los dispositivos de red se identifiquen entre sí y compartan información sobre sus capacidades.
- Operan en la capa de enlace de datos (capa 2) del modelo OSI, entre las capas física y de red.
- Principales funciones de la capa 2: direccionamiento físico, acceso al medio, detección/corrección de errores y control de flujo.
- Tres protocolos principales:
- CDP (Cisco Discovery Protocol): desarrollado por Cisco
- LLDP (Link Layer Discovery Protocol): estándar IEEE más interoperable
- FDP (Fast Discovery Protocol): desarrollado por HPE
- Ventajas principales:
- Simplificación de la gestión de redes
- Automatización de tareas de configuración
- Mejor interoperabilidad entre fabricantes
- Operan dentro de dominios de broadcast (áreas donde los dispositivos pueden comunicarse directamente en capa 2).
- Permiten detectar dispositivos incluso antes de configurar direccionamiento IP.
- Facilitan la documentación automática y generación de diagramas de red.
- Consideraciones importantes:
- Pueden exponer información sensible (requieren configuración segura)
- Generan carga adicional en la red (requieren optimización de intervalos)
- Interactúan con otros protocolos como STP y VTP
- Son fundamentales para el reconocimiento inicial de topología y configuración automatizada.
- La unidad básica de datos en esta capa es la trama.
- El switch es el dispositivo principal que opera en esta capa.
- Es esencial mantener un inventario actualizado de dispositivos.
- Ayudan en la configuración automática de VLANs y puertos.
- LLDP proporciona información sobre VLANs y capacidades de puertos.
- FDP ofrece detalles sobre QoS y seguridad.
- Facilitan la resolución rápida de problemas de conectividad.
- La elección del protocolo depende de las necesidades específicas de la red y requisitos de seguridad.
