Código de Protocolo de Enrutamiento

Prologo: El código de protocolo de enrutamiento es la «formula» que un enrutador utiliza para construir y mantener su tabla de enrutamiento. Esta tabla, a su vez, es el directorio telefónico del enrutador, indicando la mejor ruta para enviar paquetes a diferentes destinos en la red. El código del protocolo determina cómo se recopila, analiza y actualiza esta información crucial.

Qué es Código de Protocolo de Enrutamiento:

-. Un código de protocolo de enrutamiento es como un conjunto de reglas que los dispositivos de una Red (Routers) utilizan para comunicarse entre sí y determinar la mejor ruta para enviar datos de un punto a otro. Imagina una red como una autovía muchas bifurcaciones. Los códigos de protocolo de enrutamiento son como los carteles que indican a los conductores cuál es el camino más rápido y eficiente para llegar a su destino.

-. En el contexto de las Redes informática, un código de protocolo de enrutamiento es una abreviatura «formula» que identifica el origen de una entrada en la tabla de enrutamiento de un Router. Resumiendo, indica qué protocolo de enrutamiento específico ha aprendido o generado esa ruta en particular.

-. Este código nos dice qué protocolo de enrutamiento (RIP, OSPF, BGP, etc.) fue el responsable de aprender esa ruta en particular. Es como un sello distintivo que revela el origen de la información.

Su Importancia:

• Identificación del Origen: Como ya mencionamos, los códigos de protocolo nos permiten identificar de dónde proviene la información de una ruta. Esto es crucial para la depuración de problemas y la administración de la red.
• Priorización de Rutas: Algunos protocolos de enrutamiento son más confiables o tienen una mayor jerarquía que otros. Los códigos de protocolo nos ayudan a determinar qué ruta es la más preferible en caso de múltiples opciones.
• Optimización de la Red: Al conocer el origen de las rutas, podemos tomar decisiones más informadas sobre la configuración de los protocolos de enrutamiento y optimizar el rendimiento de la red.
• Seguridad: Los códigos de protocolo también pueden utilizarse para implementar políticas de seguridad, como restringir el tráfico de ciertos protocolos o redes.

Cómo funcionalidad:

1. Intercambio de información: Los routers intercambian información sobre las redes a las que están conectados y las rutas disponibles.
2. Cálculo de rutas: Cada router utiliza algoritmos para calcular la mejor ruta hacia un destino en función de métricas como la distancia, el ancho de banda y el costo.
3. Tabla de enrutamiento: Cada router mantiene una tabla de enrutamiento que contiene las rutas aprendidas y los destinos asociados.
4. Toma de decisiones: Cuando un paquete llega a un router, este consulta su tabla de enrutamiento para determinar la siguiente dirección de envío.

Tipos de Códigos de Protocolo de Enrutamiento:

Protocolos de interior (IGP): Utilizados dentro de un sistema autónomo (una red administrada por una sola organización).

• RIP (Routing Information Protocol): Uno de los más antiguos, basado en el conteo de saltos.
• OSPF (Open Shortest Path First): Más avanzado, utiliza algoritmos de estado de enlace para calcular la ruta más corta.
• EIGRP (Enhanced Interior Gateway Routing Protocol): Desarrollado por Cisco, combina características de RIP y OSPF.

Protocolos de exterior (EGP): Utilizados para conectar diferentes sistemas autónomos.

• BGP (Border Gateway Protocol): Es el protocolo de enrutamiento utilizado en Internet para intercambiar información entre diferentes proveedores de servicios de Internet (ISP).

Ejemplos de Códigos de Protocolo:

• C: Conectado directamente. Indica que la ruta es hacia una interfaz directamente conectada al router.
• S: Ruta estática. La ruta fue configurada manualmente por un administrador.
• R: RIP (Routing Information Protocol). La ruta fue aprendida a través del protocolo RIP.
• M: Mobile. La ruta es para una interfaz móvil.
• B: BGP (Border Gateway Protocol). La ruta fue aprendida a través del protocolo BGP, comúnmente utilizado en Internet.
• D: EIGRP (Enhanced Interior Gateway Routing Protocol). La ruta fue aprendida a través del protocolo EIGRP.
• O: OSPF (Open Shortest Path First). La ruta fue aprendida a través del protocolo OSPF.

Nota: Al analizar una tabla de enrutamiento, los códigos de protocolo brindan una visión instantánea de la topología de la red y de cómo se han configurado los protocolos de enrutamiento. La ruta es hacia una red directamente conectada (código C).

Nota: Los códigos de protocolo de enrutamiento son una parte esencial de las tablas de enrutamiento. Al comprender su significado, podemos tomar decisiones más informadas sobre la configuración y administración de nuestras redes.

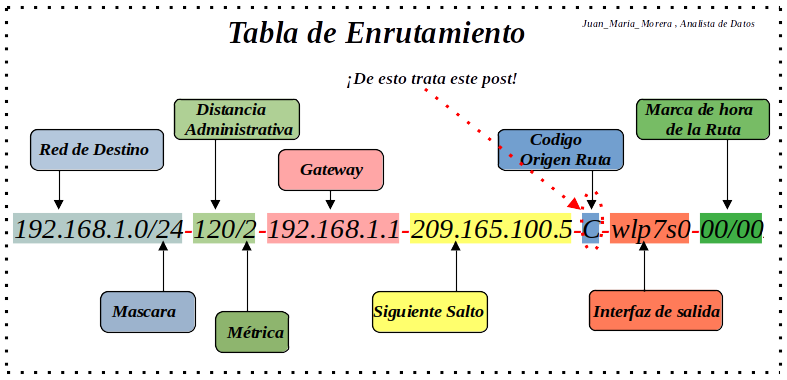

Descripción del diagrama: Este diagrama representa una tabla de enrutamiento, una herramienta fundamental en las redes de computadoras que determina la mejor ruta para enviar paquetes de datos desde un origen a un destino específico. En esencia, es como un mapa de carreteras para los datos que circulan por una red.

• Red de Destino: Indica la dirección de red a la que se quiere llegar. En este caso, es 192.168.1.0/24.
• Distancia Administrativa: Representa la preferencia que tiene el router por una ruta en particular. Cuanto menor sea el valor, más preferible será la ruta.
• Gateway: Es el dispositivo (router, en este caso) que conecta una red a otra. Actúa como puerta de enlace.
• Código Origen Ruta: Identifica de dónde proviene la información de enrutamiento.
• Marca de Hora de la Ruta: Indica cuándo se agregó o actualizó la entrada en la tabla de enrutamiento.
• Máscara: Define qué parte de la dirección IP corresponde a la red y qué parte al host.
• Siguiente Salto: Especifica la siguiente dirección IP a la que se debe enviar el paquete después de salir de la interfaz actual.
• Interfaz de Salida: Es la interfaz física a través de la cual se enviará el paquete.

Interpretación del Diagrama: Si un dispositivo en la red necesita enviar un paquete a una dirección que coincida con 192.168.1.0/24, el router consultará esta tabla de enrutamiento. Dado que la distancia administrativa es 120, el router considerará esta ruta como una opción válida. A continuación, enviará el paquete a través de la interfaz wlp7s0 (posiblemente una interfaz inalámbrica) hacia el gateway 192.168.1.1, y desde allí seguirá su camino hacia el destino final 209.165.100.5.

Resumen: Este diagrama proporciona una representación visual de cómo un router decide la mejor ruta para enviar paquetes de datos a una red de destino específica. Cada elemento del diagrama juega un papel crucial en este proceso de toma de decisiones.

Configuración y Verificación de Códigos de Protocolo de Enrutamiento:

Recordemos:

-. La Configuración y Verificación de Códigos de Protocolo de Enrutamiento es una tarea fundamental en la administración de redes. Estos códigos permiten a los routers intercambiar información sobre las rutas disponibles en la red, asegurando así que los paquetes de datos lleguen a su destino de manera eficiente.

-. Son conjuntos de reglas y procedimientos que utilizan los Routers para tomar decisiones sobre el mejor camino para enviar paquetes de datos a través de una red. Algunos de los protocolos:

• RIP (Routing Information Protocol): Simple y fácil de configurar, pero con limitaciones en redes grandes.
• OSPF (Open Shortest Path First): Más escalable y robusto que RIP, utiliza algoritmos de estado de enlace para calcular las rutas más cortas.
• EIGRP (Enhanced Interior Gateway Routing Protocol): Desarrollado por Cisco, ofrece un buen equilibrio entre convergencia rápida y escalabilidad.
• BGP (Border Gateway Protocol): Utilizado principalmente para enrutamiento entre AS (Sistemas Autónomos), es muy complejo pero esencial para Internet.

Configuración:

Evaluar las necesidades de la red (tamaño, topología, requisitos de rendimiento). Considerar los dispositivos de red compatibles con el protocolo elegido.

• Identificación de la red: Definir las interfaces y las redes a las que pertenece cada router.
• Configuración del proceso de enrutamiento: Especificar el protocolo, la área (en OSPF) o el AS (en BGP), y otros parámetros relevantes.
• Redistribución de rutas: Si es necesario, configurar la redistribución de rutas de otros protocolos en el protocolo principal.

Verificación:

Comandos de visualización: Utilizar comandos como “show ip route”, “show ip ospf neighbors” , “show ip bgp neighbors” para verificar la tabla de enrutamiento y las adyacencias con otros routers.

• Ping: Realizar pings a hosts en diferentes redes para verificar la conectividad.
• Tracert: Utilizar tracert para visualizar la ruta que sigue un paquete hasta un destino.

Configuración de OSPF

• In: Router(config)# router ospf 1
• In: Router(config-router)# router-id 192.168.1.1
• In: Router(config-router)# network 192.168.1.0 0.0.0.3 area 0

Explicación: (router ospf 1: Inicia el proceso OSPF con el ID 1). (router-id 192.168.1.1: Asigna un ID de router único a este dispositivo). (network 192.168.1.0 0.0.0.3 area 0: Anuncia la red 192.168.1.0/24 al área 0).

Comandos de interés:

• show ip ospf interface: Muestra información detallada sobre las interfaces OSPF.
• show ip ospf neighbor: Muestra la tabla de vecinos OSPF.
• show ip ospf database: Muestra la base de datos de LSA.
• show ip route: Muestra la tabla de routing IP.



Recopilando:

-. Veamos los puntos mas importantes de este post:

• Los códigos de protocolo de enrutamiento son reglas que usan los routers para comunicarse y determinar las mejores rutas para enviar datos en una red
• Funcionan como una fórmula que construye y mantiene la tabla de enrutamiento, actuando como un directorio que indica las rutas óptimas para los paquetes
• El intercambio de información ocurre entre routers que calculan las mejores rutas usando algoritmos basados en métricas como distancia y ancho de banda
• Los protocolos se dividen en interiores (IGP) para redes dentro de una organización y exteriores (EGP) para conectar diferentes sistemas autónomos
• Los principales protocolos interiores incluyen RIP basado en conteo de saltos, OSPF que usa algoritmos de estado de enlace, y EIGRP desarrollado por Cisco
• BGP es el protocolo exterior principal usado en Internet para intercambiar información entre proveedores de servicios
• Los códigos comunes incluyen C para conexiones directas, S para rutas estáticas, R para RIP, B para BGP, D para EIGRP y O para OSPF
• La identificación del origen de las rutas es crucial para la depuración de problemas y la administración eficiente de la red
• La priorización de rutas se basa en la confiabilidad y jerarquía de los diferentes protocolos
• Los códigos ayudan en la optimización de la red y la implementación de políticas de seguridad al permitir restricciones de tráfico específicas



• Referencias: moreluz.entorno
• Referencias: Cisco
