Prologo: La Distancia Administrativa es un valor numérico asignado a cada ruta en una tabla de enrutamiento. Este valor indica la confiabilidad de una ruta y sirve como un mecanismo para romper empates cuando múltiples rutas conducen al mismo destino. Una distancia administrativa menor indica una ruta más preferible. Este concepto es fundamental para garantizar que los routers seleccionen la mejor ruta disponible para enviar paquetes de datos, optimizando así el tráfico de red.
Distancia Administrativa en la Tabla de Enrutamiento
Que es Distancia-Administrativa:
-. Imagina que un Router es un repartidor que tiene varias rutas para entregar un paquete. Cada ruta tiene una prioridad diferente, basada en su fiabilidad, costo o simplemente en la política de la empresa. La Distancia-Administrativa es como una etiqueta que indica esta prioridad. Cuanto menor sea la distancia administrativa, más preferible será la ruta.
-. En el contexto de las redes, la Distancia-Administrativa es un valor numérico asignado a cada ruta en la Tabla-Enrutamiento de un Router. Este valor determina la preferencia de un Router por una ruta en particular cuando existen múltiples rutas hacia el mismo destino.
-. La Distancia-Administrativa (AD) es un valor que los Routers utilizan para determinar la fiabilidad de la fuente de información de una ruta. Es básicamente una medida de confiabilidad asignada a cada protocolo de enrutamiento.
Importancia:
- Selección de la Mejor Ruta: Cuando un Router tiene múltiples rutas hacia un destino, utiliza la Distancia-Administrativa para seleccionar la mejor ruta. La ruta con la menor Distancia-Administrativa será la preferida.
- Jerarquía de Protocolos: La Distancia-Administrativa ayuda a establecer una jerarquía entre diferentes protocolos de enrutamiento. Por ejemplo, las rutas directamente conectadas suelen tener la distancia administrativa más baja, mientras que las rutas aprendidas de un protocolo de enrutamiento externo pueden tener una Distancia-Administrativa más alta.
Funcionamiento:
- Asignación de Valores: Cada Protocolo de Enrutamiento tiene una Distancia-Administrativa predeterminada. Por ejemplo, las rutas estáticas suelen tener una Distancia-Administrativa más baja que las rutas aprendidas de un Protocolo de Enrutamiento dinámico como OSPF.
- Comparación de Valores: Cuando un Router recibe información de enrutamiento de múltiples fuentes, compara los valores de Distancia-Administrativa de cada ruta hacia el mismo destino.
- Selección de la Ruta: La ruta con la menor Distancia-Administrativa es seleccionada como la ruta preferida. Si múltiples rutas tienen la misma Distancia-Administrativa, se utilizan otros criterios, como la métrica del protocolo, para seleccionar la ruta.
Consideraciones a tener en cuenta:
- La distancia administrativa es un parámetro local del router
- No se comparte entre routers
- Se puede modificar, aunque no es una práctica recomendada sin una buena justificación

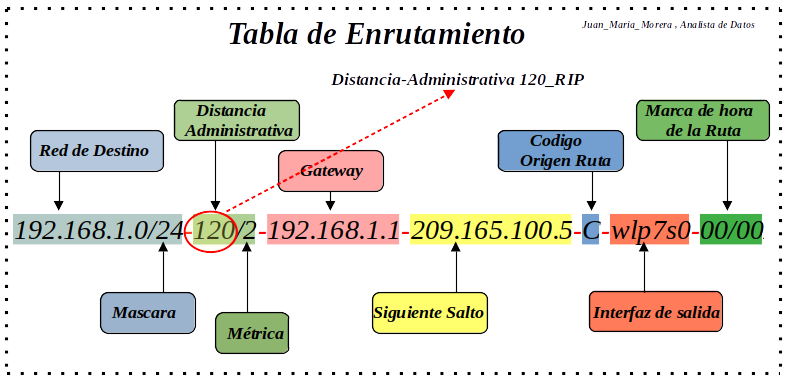

Explicación: Este diagrama nos muestra un fragmento de una tabla de enrutamiento de un router, específicamente la información relacionada con la distancia administrativa de una ruta en particular. La distancia administrativa es un valor numérico que indica la confiabilidad de una ruta y que el router utiliza para seleccionar la mejor ruta hacia un destino cuando existen múltiples opciones. Distancia Administrativa es 120, indica que la ruta en cuestión tiene una distancia administrativa de 120. Cuanto más bajo sea este valor, más confiable se considera la ruta.
En este caso, una distancia administrativa de 120 indica que la ruta hacia la red 192.168.1.0/24 se ha aprendido a través del protocolo RIP y que, aunque es una ruta válida, es la más confiable que el router conoce. Si hubiera otras rutas hacia la misma red con una distancia administrativa menor, el router las preferiría.
Configurar y Verificar la Distancia-Administrativa:
Recordemos:
-. La Distancia-Administrativa (AD) es un valor numérico asignado a cada ruta en una Tabla-Enrutamiento. Este valor indica la confiabilidad de una ruta y se utiliza para seleccionar la mejor ruta cuando hay múltiples caminos hacia un mismo destino. Cuanto menor sea el valor de AD, más confiable se considera la ruta y mayor prioridad tendrá para ser seleccionada.
- Selección de Ruta: Permite que un Router seleccione la mejor ruta entre varias disponibles.
- Control de Tráfico: Ayuda a controlar el flujo de tráfico en una red, permitiendo priorizar ciertas rutas.
- Redundancia: Permite configurar rutas de respaldo en caso de fallos.
Configuración:
-. Para configurar la Distancia-Administrativa en un dispositivo Cisco, se utiliza el comando distance. La sintaxis básica es: distance protocol administrative-distance .
- protocol: El protocolo de enrutamiento (e.g., OSPF, EIGRP, BGP).
- administrative-distance: El nuevo valor de Distancia-Administrativa.
Ejemplo para asignar una Distancia-Administrativa:
- In: Router# configure terminal
- In: Router(config)# router ospf 1
- In: Router(config-router)# distance bgp 255
Nota: Estámos aumentando la distancia administrativa de BGP a 255 en el proceso OSPF 1. Esto significa que las rutas aprendidas de BGP serán menos preferibles que las rutas aprendidas de OSPF. “Supongamos que tenemos un router con dos interfaces conectadas a dos redes diferentes. Ambas redes tienen rutas hacia un mismo destino, pero una ruta es aprendida por OSPF y la otra por EBGP. Si queremos que el router prefiera las rutas aprendidas por OSPF, podemos aumentar la distancia administrativa de EBGP”.
Verificación:
-. Para verificar la configuración y la tabla de enrutamiento, se utilizan los siguientes comandos:
- show ip route: Muestra la tabla de enrutamiento completa, incluyendo la Distancia-Administrativa de cada ruta.
- show ip protocols: Muestra información detallada sobre los protocolos de enrutamiento configurados, incluyendo las distancias administrativas.
- In: Router# show ip route
-. La salida de “show ip route” mostrará una tabla con información como: el siguiente listado, Junto a cada ruta, se mostrará la Distancia-Administrativa.
- C: Conectado directamente
- S: Estático
- O: OSPF
- E1: EIGRP externo
- I1: EIGRP interno
- B: BGP
- D: EIGRP resumen
Consideraciones:
- Valores Predeterminados: Cada protocolo de enrutamiento tiene una Distancia-Administrativa predeterminada.
- Modificación: Puedes modificar la Distancia-Administrativa para ajustar el comportamiento de enrutamiento a tus necesidades.
- Jerarquía: La distancia administrativa se utiliza en conjunto con otras métricas para seleccionar la mejor ruta.
- Configuración por Interfaz: En algunos casos, puedes configurar la Distancia-Administrativa por interfaz.
Conclusiones:
-. La Distancia-Administrativa es una herramienta poderosa para controlar el enrutamiento en redes-Cisco. Al comprender cómo funciona y cómo Configurarlo, los administradores de red pueden optimizar el rendimiento de su red y garantizar una alta disponibilidad.
Recopilando:
-. Veamos los puntos mas importantes de este post:
- La Distancia Administrativa (AD) es un valor numérico asignado a rutas en tablas de enrutamiento que indica su confiabilidad.
- Funciona como un sistema de prioridad donde menor distancia administrativa significa ruta más preferible.
- Se utiliza para romper empates cuando existen múltiples rutas hacia el mismo destino.
- Es un parámetro local del router que no se comparte entre dispositivos.
- Cada protocolo de enrutamiento tiene una distancia administrativa predeterminada diferente.
- Las rutas directamente conectadas suelen tener la distancia administrativa más baja.
- Se configura mediante el comando «distance» en dispositivos Cisco con la sintaxis: distance protocol administrative-distance.
- La verificación se realiza con los comandos «show ip route» y «show ip protocols«.
- El comando «show ip route» muestra indicadores como C (Conectado), S (Estático), O (OSPF), E1 (EIGRP externo).
- Ayuda a establecer una jerarquía entre diferentes protocolos de enrutamiento.
- La AD se puede modificar aunque no es una práctica recomendada sin justificación.
- Permite configurar rutas de respaldo en caso de fallos en la red.
- Es una herramienta para controlar y optimizar el flujo de tráfico en una red.
- La selección de ruta se basa primero en la menor distancia administrativa.
- Si hay empate en AD, se utilizan otras métricas del protocolo para elegir la ruta.
- La configuración puede realizarse por interfaz en casos específicos.
