Próximo salto en la Tabla de Enrutamiento

Prologo: El próximo salto en una tabla de enrutamiento es como una señal de tráfico para los paquetes de datos en una red. Indica al Router cuál es la siguiente dirección de red a la que debe enviar un paquete para que llegue a su destino final. Al igual que un mapa te guía hasta tu destino, el próximo salto guía a los paquetes a través de la compleja red de Internet.

Próximo salto en la Tabla de Enrutamiento

-. En una Tabla-Enrutamiento, el Próximo-Salto (o next hop) es la dirección–IP del siguiente dispositivo (Router) que recibirá un paquete con destino a una red específica. En otras palabras, es la dirección a la que se debe enviar el paquete para que se acerque más a su destino final. Este dispositivo, generalmente un Router, es el encargado de reenviar el paquete hacia su siguiente destino, acercándolo cada vez más a su objetivo.

-. El Próximo-Salto es un concepto fundamental en el enrutamiento de redes que indica la siguiente dirección–IP a la que se debe enviar un paquete para que llegue a su destino final. Es esencial para el funcionamiento eficiente de las Redes–IP y forma parte crucial de las Tablas-Enrutamiento.

Funcionamiento de la Tabla-Enrutamiento:

. Cada dispositivo de red (Router, Switch, etc.) posee una Tabla-Enrutamiento. Esta tabla es como un directorio telefónico que indica al dispositivo cómo enviar los paquetes de datos a diferentes destinos. Cada entrada en esta tabla contiene:

• Red de destino: La red a la que se dirige el tráfico.
• Máscara de subred: Define el rango de direcciones–IP que pertenecen a esa red.
• Próximo salto: La dirección–IP del siguiente dispositivo en la ruta.
• Interfaz de salida: La interfaz por donde saldrá el paquete.
• Métrica: Un valor numérico que indica el «costo» de usar esa ruta.

Proceso-Enrutamiento:

• Consulta: Cuando un dispositivo recibe un paquete, consulta su Tabla-Enrutamiento para encontrar una entrada que coincida con la dirección–IP de destino del paquete.
• Selección de Ruta: Si encuentra una coincidencia, selecciona la ruta con la métrica más baja (generalmente, la ruta más corta o rápida).
• Reenvío: Enviá el paquete a través de la interfaz de salida especificada en la entrada, con la dirección–IP del Próximo-Salto como destino.
• Repetición: El proceso se repite en cada dispositivo de la ruta hasta que el paquete llega a su destino final.

Tipos de Próximos-Saltos:

• Próximo salto directo: El siguiente dispositivo está conectado directamente al dispositivo actual.
• Próximo salto indirecto: El siguiente dispositivo no está conectado directamente, sino que se alcanza a través de otros dispositivos.

Resumiendo: El próximo salto es un concepto fundamental en el enrutamiento de paquetes. Al determinar la dirección del siguiente dispositivo en la ruta, permite que los datos fluyan de manera eficiente y confiable a través de las redes.

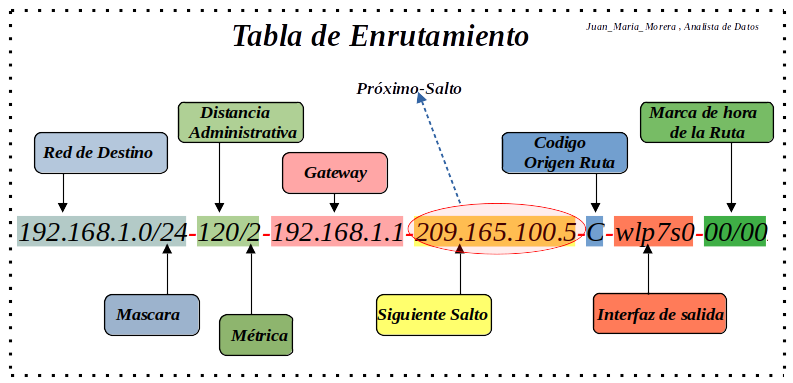

Nota: Situemos el Próximo-Salto en el diagrama de la Tabla-Enrutaminto:

Próximo-Salto: La dirección IP del siguiente salto, que es 209.165.100.5. Este es el elemento clave que estamos analizando. En términos simples, el «Próximo-Salto» indica el siguiente dispositivo (generalmente un router) al que un paquete de datos debe ser enviado para llegar a su destino final.

Qué dice este diagrama sobre el Próximo-Salto:

1. El paquete que se dirija a la red 192.168.1.0/24 será enviado primero al router con dirección IP 209.165.100.5.
2. Este router, que es el «Próximo-Salto», es el siguiente dispositivo en la ruta hacia el destino final.
3. La selección de este «Próximo-Salto» se basa en las reglas de enrutamiento configuradas en el dispositivo.

Resumiendo: El «Próximo-Salto» es una pieza fundamental en el proceso de enrutamiento de paquetes de datos. Al identificar el siguiente dispositivo en la ruta, garantiza que los paquetes lleguen a su destino de manera eficiente.



Configuración y Verificación: Próximo-Salto

Recordemos: En una tabla de enrutamiento, el próximo salto (o next hop) es la dirección IP del siguiente dispositivo (router) que recibirá un paquete con destino a una red específica. En otras palabras, es la dirección a la que se debe enviar el paquete para que se acerque más a su destino final.

Ejemplo: Imagina una red con tres routers: R1, R2 y R3. Si R1 tiene una ruta estática hacia una red en R3, el Próximo-Salto para esa ruta será la dirección-IP de la interfaz de R1 que conecta con R2.

Configuración del Próximo-Salto:

-. La Configuración del Próximo-Salto varía según el sistema operativo del hardware (router) y el protocolo de enrutamiento utilizado. Los pasos generales son:

1. Identificar la ruta: Determina la red de destino para la cual quieres configurar el Próximo-Salto.
2. Identificar el siguiente salto: Averigua la dirección–IP del dispositivo al que se enviarán los paquetes.
3. Configurar la ruta estática: Utiliza los comandos específicos del dispositivo para agregar una ruta estática con la dirección de red de destino, la máscara de subred y la dirección–IP del Próximo-Salto.

Configuración con la IOS-Cisco:

-. Para configurar un Próximo-Salto en un dispositivo-Cisco, con la rutas estáticas. Estas rutas son definidas manualmente por el administrador de red y son utilizadas cuando no hay protocolos de enrutamiento dinámicos (como OSPF, BGP) configurados o cuando se requiere una mayor control sobre el tráfico.

Pongamos un ejemplo:

-. Supongamos que tenemos un Router-Cisco-R1 y queremos que todo el tráfico destinado a la red 192.168.0.0/24 sea enviado a través del interfaz seria0/1 y hacia la dirección-IP 192.168.1.2 (que es otro router).

• In: Router# configure terminal
• Out: Enter configuration commands, one per line. End with CNTL/Z.
• In: Router(config)# ip route 192.168.0.0 255.255.255.0 192.168.1.2
• In: Router(config)#

Explicación del comando:

• ip route: Indica que se está configurando una ruta IP.
• 192.168.0.0 255.255.255.0: Es la red de destino y su máscara de subred.
• 192.168.1.2: Es la dirección IP del próximo salto.

Verificando:

-. Este comando mostrará la Tabla-Enrutamiento del router, incluyendo la ruta estática que acabamos de configurar.

• In: Router# show ip route

Consideraciones:

• Interfaz de salida: Aunque no se especificó en este ejemplo, es posible indicar la interfaz de salida explícitamente utilizando el comando ip route. Esto es especialmente útil cuando un Router tiene múltiples interfaces hacia la misma red.
• Rutas flotantes: Se pueden configurar múltiples rutas estáticas hacia el mismo destino. El Router seleccionará la ruta de menor costo administrativo.
• Rutas predeterminadas: Una ruta predeterminada (0.0.0.0 0.0.0.0) se utiliza para enviar paquetes a destinos desconocidos.
• Protocolos de enrutamiento dinámicos: Los protocolos dinámicos como OSPF y BGP calculan automáticamente las rutas y pueden reemplazar las rutas estáticas en ciertas circunstancias.
• Control sobre el tráfico: Permite determinar el camino que tomará el tráfico de manera precisa.
• Redundancia: Se pueden configurar múltiples rutas para aumentar la disponibilidad de la red.
• Seguridad: Se pueden bloquear ciertos destinos configurando rutas específicas.

Resumiendo: La configuración del próximo salto es una tarea fundamental en la administración de redes. Permite a los administradores de red tener un control granular sobre el flujo de tráfico y garantizar una conectividad confiable.



Recopilando:

-. Veamos los puntos mas importantes de este post:

• El próximo salto (next hop) es la dirección IP del siguiente dispositivo router que recibirá un paquete destinado a una red específica.
• Las tablas de enrutamiento funcionan como directorios que contienen la red de destino, máscara de subred, próximo salto, interfaz de salida y métrica.
• Cuando un dispositivo recibe un paquete, consulta su tabla de enrutamiento para encontrar una coincidencia con la dirección IP de destino.
• El proceso de enrutamiento incluye consulta de tabla, selección de ruta óptima y reenvío del paquete a través de la interfaz especificada.
• Existen dos tipos de próximos saltos: directo (dispositivo conectado directamente) e indirecto (alcanzado a través de otros dispositivos).
• La configuración del próximo salto varía según el sistema operativo del hardware y el protocolo de enrutamiento utilizado.
• En dispositivos Cisco, se configura mediante el comando «ip route» seguido de la red destino, máscara de subred y dirección IP del próximo salto.
• El comando «show ip route» permite verificar la configuración de las rutas en la tabla de enrutamiento.
• Se pueden configurar múltiples rutas hacia el mismo destino, siendo seleccionada la de menor costo administrativo.
• Las rutas predeterminadas (0.0.0.0 0.0.0.0) se utilizan para enviar paquetes a destinos desconocidos.
• Los protocolos dinámicos como OSPF y BGP pueden calcular rutas automáticamente y reemplazar rutas estáticas.
• La configuración del próximo salto permite controlar el flujo de tráfico de manera precisa.
• Se pueden implementar estrategias de redundancia configurando múltiples rutas.
• La seguridad de la red puede mejorarse bloqueando ciertos destinos mediante rutas específicas.
• El próximo salto es fundamental para garantizar que los paquetes lleguen a su destino de manera eficiente.
• La administración efectiva del próximo salto permite un control granular del tráfico y asegura una conectividad confiable.
