Nota: Los switch o conmutador nos permite, interconectar dispositivos a través de una red de área local, analizamos que son, los tipos L2 y L3, como comparten información ¡hablan entre si! Y por ultimo tendremos el primer contacto de este dispositivo en Packet-Tracer.
Que es Switches
-. Los Switches son bloques de construcción clave para cualquier red. Los Switch facilitan el uso compartido de recursos al conectar todos los dispositivos, Host , impresoras, servidores, puntos de acceso inalámbrico, etc. Los Switches conectados con dispositivos pueden compartir información incluso con otros Switches, independientemente de dónde se encuentren en un edificio. campus. La creación de una Red de pequeña empresa no es posible sin Switches para unir los dispositivos.
-. El Switch o conmutador es el dispositivo digital lógico de interconexión de equipos que opera en la capa de enlace la dos de datos del modelo OSI. Su función es interconectar dos o más host, pasando datos de un segmento a otro de acuerdo con la dirección MAC. La dirección–MAC es un identificador que corresponde de forma única a una tarjeta o dispositivo de red del destino de las tramas en la red y eliminando la conexión una vez finalizada esta.
-. El Switch o conmutador poseen la capacidad de aprender y almacenar las direcciones de red de la capa-2 direcciones–MAC de los dispositivos alcanzables a través de cada uno de sus puertos. Pongamos un ejemplo: un host conectado directamente a un puerto de un Switch, el Switch almacene su dirección–MAC del host. A diferencia de los concentradores-hub, la información dirigida a un dispositivo vaya desde el puerto origen al puerto de destino.
-. Los Switch nos ofrecen la posibilidad de conectar múltiples tramos de una Network y fusionarlos en una sola Network. Tengamos en cuenta al fusionar la Network con el Switch lo hacemos, como un filtro en la Network y solo retransmiten la información hacia los tramos en los que hay el destinatario de la trama de red, mejoran el rendimiento y la seguridad de las Redes-área-local (LAN).
Aclarar algunos conceptos:
- .Que es Switches: conmutador, Los Switches interconecta equipos que trabajan en la Capa-enlace-datos, los Switches aprenden y almacenan las direcciones de Red de la capa-2 las direcciones–MAC, los dispositivos destino son alcanzan a través de los puertos que disponen los Switches.

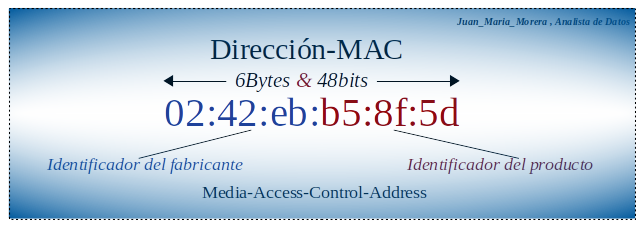

- .Que es direcciones–MAC: Media-Access-Control, La dirección MAC es un identificador de 48 bits “6 bloques de dos caracteres hexadecimales 8 bits” que corresponde de forma única a una tarjeta o dispositivo de red. Se la conoce como dirección física, y es única para cada dispositivo que compone la Network.
Tipos de Switches
Notas: La clasificación mas común de los Switches mas general son los de Capa2-L2 y Capa3-L3; la L2 esta enfoca a la conmutación en Network de área-local LAN utiliza la direcciónes-MAC y L3 es un nivel superior en prestaciones pueden realizar Enrutamiento entes entre Network utilizando direcciones-IP en Red de Área Amplia WAN.
Switches Capa2-L2:
-. La Switch o Conmutación de Capa2-L2 utiliza la dirección-MAC identificador único de las tarjetas de interfaz de Red NIC del Host para decidir dónde reenviar las tramas. La Switches de Capa2-L2 está basada en hardware, lo que significa que los Switches utilizan circuitos integrados específicos para construir y mantener la información de reenvío y poder realizar el reenvío de paquetes a la velocidad que el cable nos permita.
-. Los Switches de Capa2-L2 utilizan direcciones de red físicas. Las direcciones físicas conocidas como direcciones de capa-enlace-datos o capa–MAC, identifican dispositivos individuales. Lo normal es que estos dispositivos de hardware se les asigna esta dirección-MAC forma permanente durante el proceso de fabricación. Estos Switches de Capa2-L2 que trabajan capa-enlace-datos son muy rápidos porque solo clasifican las direcciones-físicas dirección-MAC. En comparación con los Switches Capa3-L3, no examinan el paquete de datos ¡no saber dónde dirigir estos paquetes! .
-. Los Switches de Capa2-L2 están diseñado para solucionar los problemas de rendimiento de las Network, como ancho de bandas y saturación del trafico. Las bondades de los Switches son acelerar la salida de paquetes, mayor ancho de banda, reducir tiempo de espera y bajar el costo por puerto.
Switches Capa3-L3:
-. Un Switches de Capa3-L3 puede realizar algunas o todas las funciones que normalmente realiza un Router. ¡Que diferencias tenemos en los Switches de Capa3-L3 con relación a los Router! los Switches de Capa3-L3 en general se limitan a aceptar un solo tipo de red-física-Ethernet y los Router puede admitir diferentes tipos de redes-físicas en diferentes puertos. Los Switches de Capa3-L3 utilizan una direcciones–IP para identificar ubicaciones de Network. Identifican las ubicaciones de la Network con la direcciones–IP y el hardware con la dirección-MAC .
-. Los Switches de Capa3-L3 o Switches de nivel-red es utilizado para enrutar paquetes de datos entre diferentes Network. Los Switches de Capa3-L3 procesa los paquetes de datos para determinar la mejor ruta de Red para enviar a su destino.
-. Como los Switches de Capa3-L3 nos ofrecen la misma funcionalidad que los Router, podemos en algunas Network, usarlos como substitutos son mas económicos y menor latencia, Los Switches de Capa3-L3 realizan las siguientes funcionalidades “que las pueden realizar los Router”:
- .determinar rutas basadas en direccionamiento lógico
- .verificar y volver a calcular las sumas de verificación del encabezado de la capa3, nivel-red
- .examinar y actualizar el campo de tiempo de vida (TTL)
- .procesar y responder a cualquier opción de información
- .actualizar los administradores del Protocolo simple de administración de redes (SNMP) con información de la base de información de administración (MIB)
Que beneficios nos ofrecen los Switches de Capa3-L3:
- .reenvío rápido de paquetes basado en hardware con baja latencia
- .menor costo por puerto en comparación con los Router
- .contabilidad de flujo
- .Calidad de servicio (QoS)
Nota: La calidad de servicio ( QoS ) en el campo de las redes informáticas y otras redes de telecomunicaciones de conmutación de paquetes , la calidad del servicio se refiere a la priorización del tráfico y los mecanismos de control de reserva de recursos en lugar de la calidad del servicio logrado. La calidad de servicio es la capacidad de proporcionar diferentes prioridades a diferentes aplicaciones, usuarios o flujos de datos , o garantizar un cierto nivel de rendimiento a un flujo de datos.
Switches Packet-Tracer:
Empezar a utilizar un Switches con Packet-Tracer concretamente 29602-4TT, comentemos lo básico del dispositivo.
Imagen física del Switch Cisco:

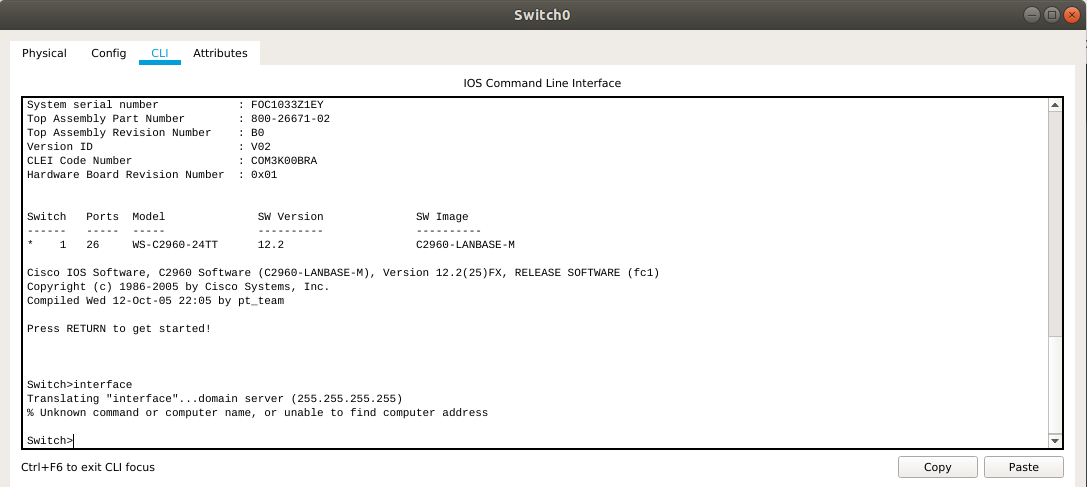

Usamos el comando Switch>interface.

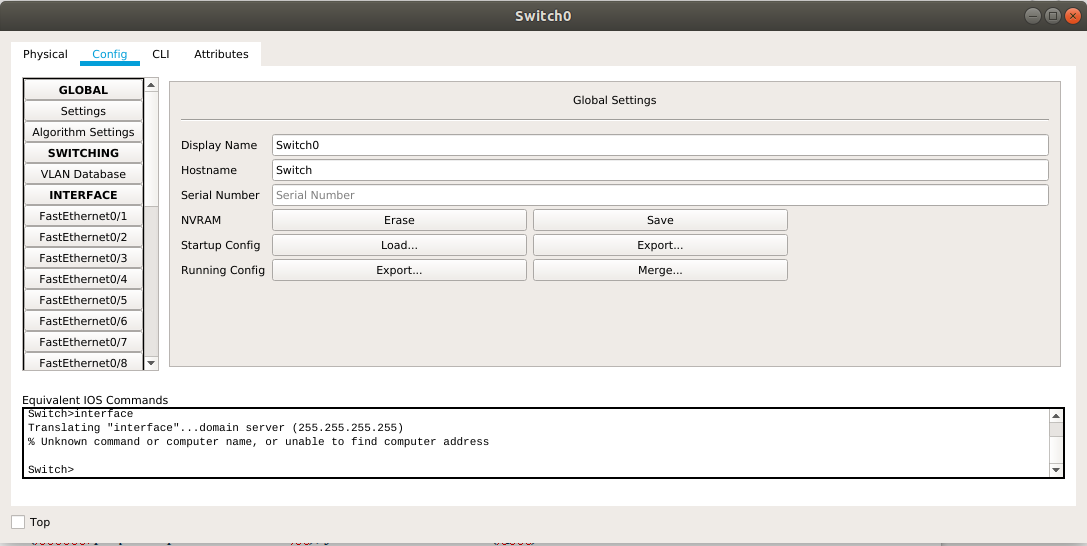

Configuración global del Switch 29602-4TT
Aclarar conceptos:
- .Que es Cisco Packet–Tracer:Software-simulación-Network, Packet Tracer es una herramienta de simulación multiplataforma diseñada por Cisco, que ofrece al usuarios poder crear topologías de Networks e imitar redes-informáticas , por lo tanto nos permite simular las configuraciones de Routers y Switches, para ello usamos una interfaz en linea de comandos. Packer Tracer es ofrecido por Cisco Networking Academy, esta herramienta esta disponible des forma gratuita para uso educativo.
Recopilando:
Los Switches son los módulos de construcción para cualquier Network. Los Switches de Capa2-L2. Ordena paquetes por direcciones MAC. Los Switches deCapa3-L3 Enruta paquetes por direcciones IP, y Cisco Packet Tracer, con esto tenemos una visión general de un Switches.
