Prologo: QEMU es un emulador de procesadores que funciona mediante la traducción dinámica de binarios, un proceso que convierte el código binario de la arquitectura de origen en código ejecutable por la arquitectura de destino. Aunque QEMU posee diversas funcionalidades, su capacidad de virtualización dentro de sistemas operativos como GNU/Linux, Windows y otros sistemas compatibles. Su principal propósito es emular un entorno de hardware que permita ejecutar un sistema operativo dentro de otro, sin necesidad de realizar particiones en el disco duro, ya que puede utilizar cualquier directorio del sistema como ubicación de almacenamiento.
Instalar imagenes Qemu MikroTik
-. ¡Que es Qemu! un emulador de GNS3, es una excelente herramienta complementaria para los laboratorios, para los administradores de redes de Cisco o las personas que quieren pasar una certificación como CCNA, CCNP, CCIE DAC o certificaciones diversas.
Instalemos Imagen-Qemu:
Nota: Inicia GNS3 abrimos la aplicación GNS3 en nuestro my-portatil y crea un nuevo proyecto si no tienes uno, crea un nuevo proyecto para organizar tu topología de red.

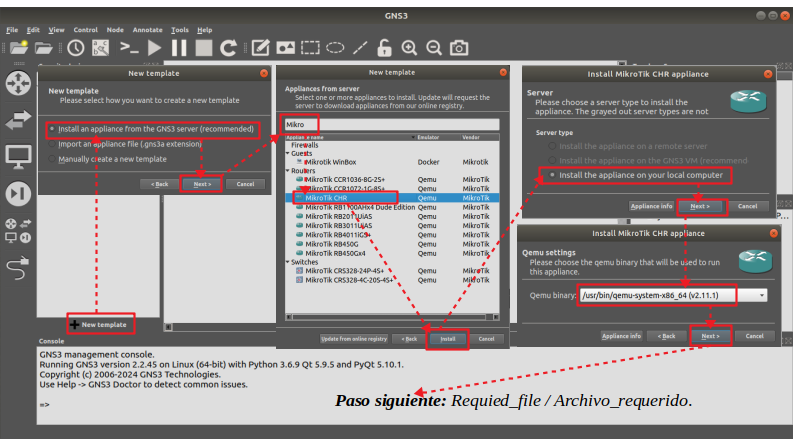

Agregar un Nuevo Dispositivo ¡Como! +New Template / Next / buscanos “Mikro..” / seleccionar Mikro CHR / Install / Next / Seleccionar quenu binary / Next / Paso siguiente continura en el siguientes diagrama Requied_file / Archivo_requerido.

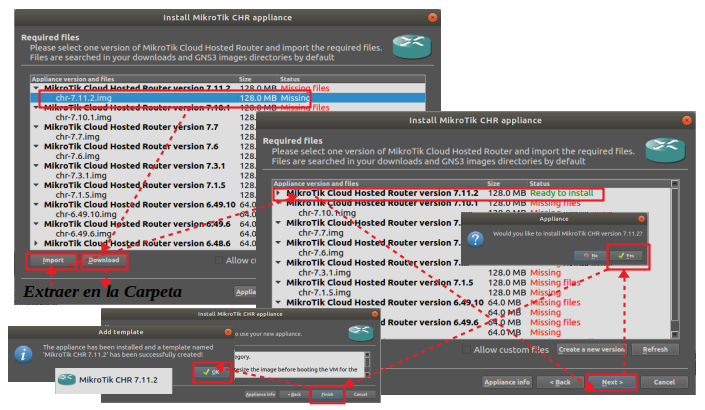

Seleccionar chr-7.11.2.img / Download / extraer en la carpeta deseada / Import / Next / Appliance yes .
Nota:Verificar su funcionalidad de este Router-MikroTik CHR.7.11.2 . Lanzamos GNS3 creamos project Topologia_0 . Cargamos el Router-MikroTik / Start y ¡permiso denegado!

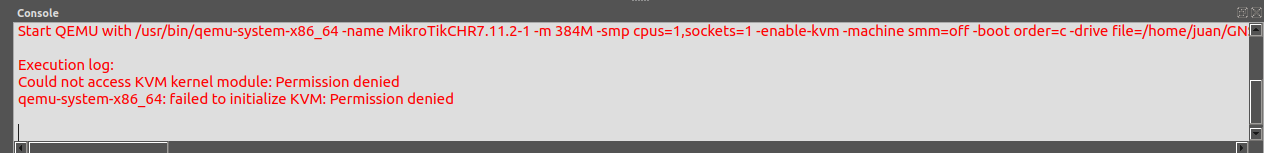

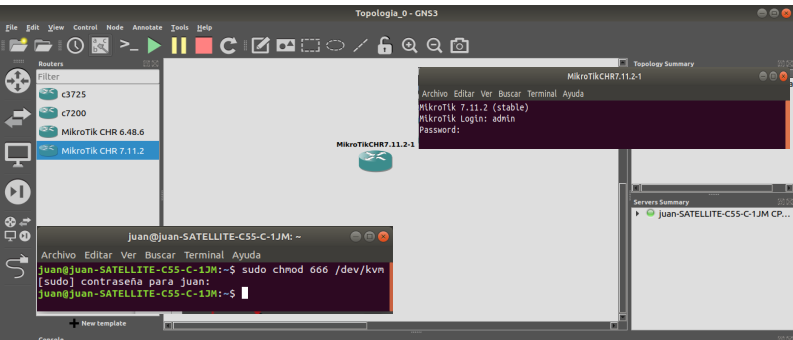

Nota: Qemu-system-x86_64: no se pudo inicializar kvm: permiso denegado. Pruebar todas las instrucciones ¡como solucionar el problema! En el terminal de Linux sudo chmod 666 /dev/kvm . Esta es una solucionar para salir en este al paso. La forma correcta es, agregar el usuario sin privilegios al grupo KVM. usermod -a -G kvm yourUserName .
Instalar imagenes Qemu-MikroTik-Switch
Esta instalación de la imagen procede de este Switch:
. El switch de red CRS328-24P-4S+RM ofrece 24 puertos Gigabit Ethernet con opciones de alimentación PoE, así como 4 puertos SFP+ de alta velocidad. Viene en un chasis de 1U para montaje en rack y tiene una fuente de alimentación incorporada de 500 W. Permite elegir entre los sistemas operativos RouterOS o SwOS para adaptarse a diferentes necesidades de funcionalidad. Este dispositivo destaca por ofrecer una excelente relación calidad-precio en el mercado de conmutadores.
Nota: Inicia GNS3 abrimos la aplicación GNS3 en nuestro my-portatil y crea un nuevo proyecto si no tienes uno, crea un nuevo proyecto para organizar tu topología de red.

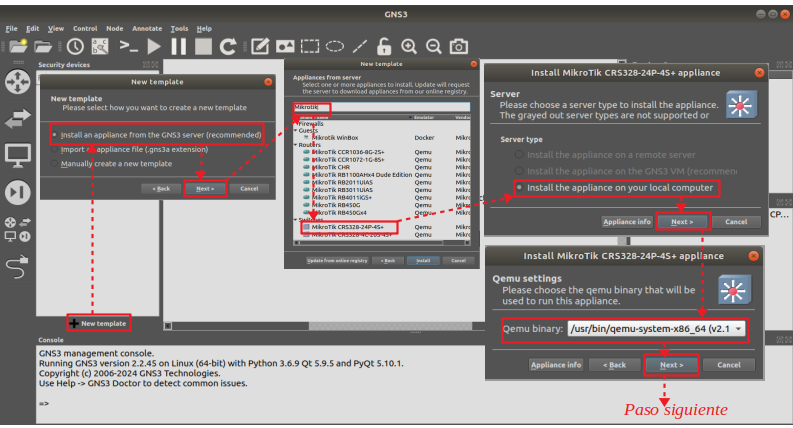

Agregar un Nuevo Dispositivo ¡Como! +New Template / Next / buscanos “Mikro..” / seleccionar MikroTik CRS328-24P-4S / Install / Next / Seleccionar quenu binary / Next / Paso siguiente continura en el siguientes diagrama Requied_file / Archivo_requerido.

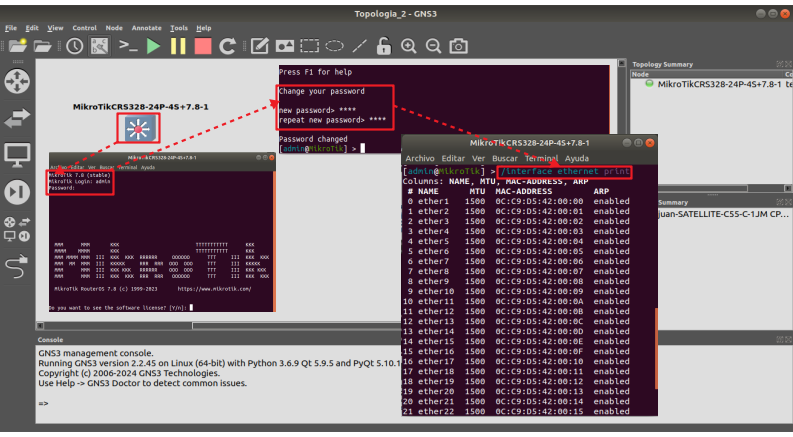

Nota: Seleccionar MikroTik CRS328-24P-4S / Download / extraer en la carpeta deseada / Import / Next / Appliance yes . En este punto tenemos un Switch-MikroTik ¡pasemos a comprobar su funcionalidad!. Arastar el Switch a la zona de trabajo, menú de contesto del Switch / Start / Console / en el Terminal nos pide Login:admin y Password:—– en blanco. / no / new password> **** repeat new password> ****
Recopilando:
-. Veamos los puntos mas importantes de este post:
- QEMU es un emulador de procesadores que permite ejecutar un sistema operativo dentro de otro sin necesidad de particiones en el disco duro. Es una herramienta complementaria para laboratorios y certificaciones de redes.
- Para instalar la imagen de MikroTik CHR 7.11.2 en GNS3:
- Abrir GNS3, crear un nuevo proyecto.
- Agrega un nuevo dispositivo, selecciona «Mikro CHR» y sigue los pasos.
- Descargar e importar el archivo «chr-7.11.2.img».
- Lanzar el router MikroTik, pero puede aparecer un error de «permiso denegado».
- Solucionar el error al otorgar permisos al usuario para acceder a /dev/kvm.
- Para instalar la imagen del switch MikroTik CRS328-24P-4S:
- Repita los pasos 1-3 anteriores, pero seleccionando «MikroTik CRS328-24P-4S».
- Arrastrar el switch a la zona de trabajo y arrancarlo.
- Acceder a la consola, iniciar sesión como admin (sin contraseña) y cambiar la contraseña.
- En resumen, QEMU permite emular hardware MikroTik en GNS3 para entornos de prueba y laboratorios.
