GNS3-Laboratorio_5

Prologo: En este Quito laboratorio de GNS3, exploraremos a fondo el concepto del enrutamiento estático IPv4 es un método de enrutamiento en el que las rutas se configuran manualmente en los enrutadores. A diferencia del enrutamiento dinámico, donde los protocolos de enrutamiento aprenden y adaptan las rutas automáticamente, el enrutamiento estático requiere la intervención del administrador para definir las rutas.

GNS3 laboratorio_5 este laboratorio incluye:

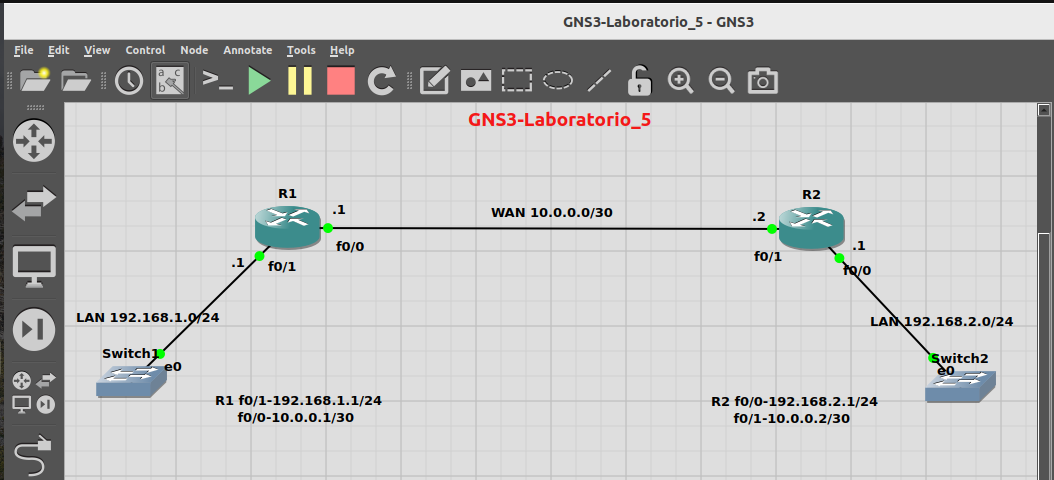

Dos dispositivo Router Cisco (puedes usar c3725 o cualquier modelo compatible en GNS3)

Redes LAN:

LAN1: 192.168.1.0/24
LAN2: 192.168.2.0/24

Enlaces WAN:

R1-R2: 10.0.0.0/30

Configuración del R1:

Configuración de Interfaces fa0/1 de R1:

In: R1#conf ter
Out: Enter configuration commands, one per line. End with CNTL/Z.

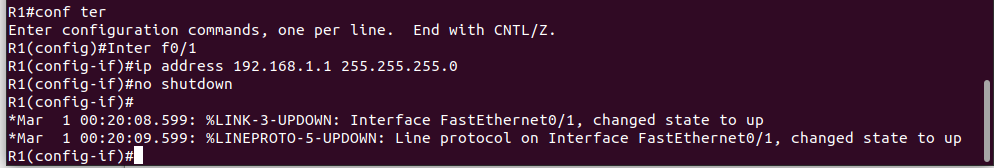

In: R1(config)# interface f0/1
In: R1(config-if)#ip address 192.168.1.1 255.255.255.0
In: R1(config-if)#no shutdown

Configuración de Interfaces fa0/0 de R1:

In: R1(config-if)#exit

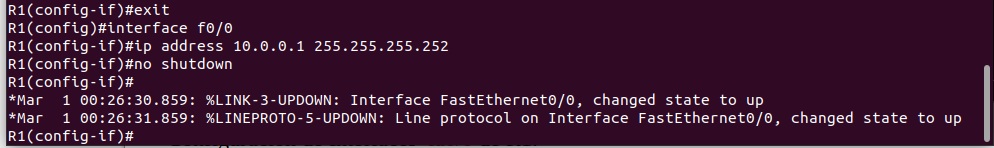

In: R1(config)#interface f0/0
In: R1(config-if)#ip address 10.0.0.1 255.255.255.252
In: R1(config-if)#no shutdown
In: R1(config-if)#

Verificar la configuración interfaces:

In: R1#show ip interface brief

Rutas:

In: R1#show ip route

Cómo guardar la configuración de R1:

In: R1#copy running-config startup-config

Configuración del R2:

Configuración de Interfaces fa0/0 de R2:

In: R2#conf ter
Out: Enter configuration commands, one per line. End with CNTL/Z.

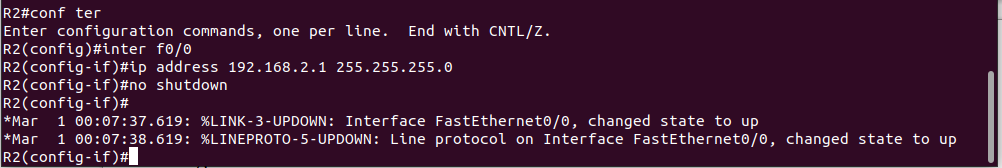

In: R2(config)# interface f0/0
In: R2(config-if)#ip address 192.168.2.1 255.255.255.0
In: R2(config-if)#no shutdown
In: R2(config-if)#

Configuración de Interfaces fa0/1 de R2:

In: R2(config-if)#exit

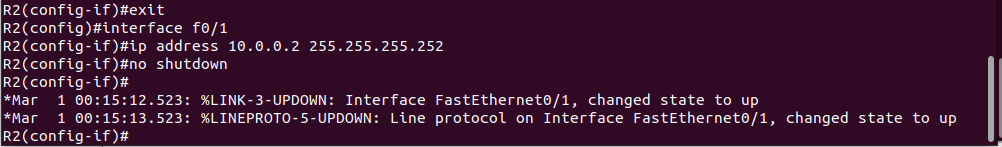

In: R2(config)#interface f0/1
In: R2(config-if)#ip address 10.0.0.2 255.255.255.252
In: R2(config-if)#no shutdown
In: R2(config-if)#

Verificar la configuración interfaces:

In: R2#show ip interface brief

Rutas:

In: R2#show ip route

Cómo guardar la configuración de R2:

In: R2#copy running-config startup-config

Recopilando:

-. Veamos los puntos mas importantes de este post:

Laboratorio-5 de GNS3 esta pensado para las Ruta Estática IPv4. costa con dos routers Cisco configurando interfaces en redes LAN 192.168.1.0/24 y 192.168.2.0/24 y enlace WAN 10.0.0.0/30 conectando R1y R2 mediante configuración manual de direccionamiento Interfaces IP FastEthernet estableciendo conectividad entre segmentos de red mediante configuración de direccionamiento-IPv4 en las interfaces de los Router.
