Direccionamiento-IPv6

Prologo: Este laboratorio de Cisco-Packet-Tarcer esta dedicado a la configuración y verificación del direccionamiento-IPv6.

Direccionamiento-IPv6

Recordemos:

IPv6 (Internet Protocol versión 6) está diseñada para abordar las limitaciones de direccionamiento del protocolo anterior, IPv4. Ofrece un espacio de direcciones mucho más grande, lo que permite conectar una cantidad exponencialmente mayor de dispositivos a Internet.

Topologia:

-. Definir los dispositivos de la Red “routers, switches, PCs, servidores, etc” y determina cómo se conectarán estos dispositivos. La topología de este laboratorio costa de 1-routers Cisco, 2-PC y el cableado necesario. La gestion del Router0 se realizara por consola con “Latop0 my-Portatil”. El objetivo es aprender a configurar y verificar el direccionamiento–IPv6 en dispositivos Cisco utilizando Packet Tracer.

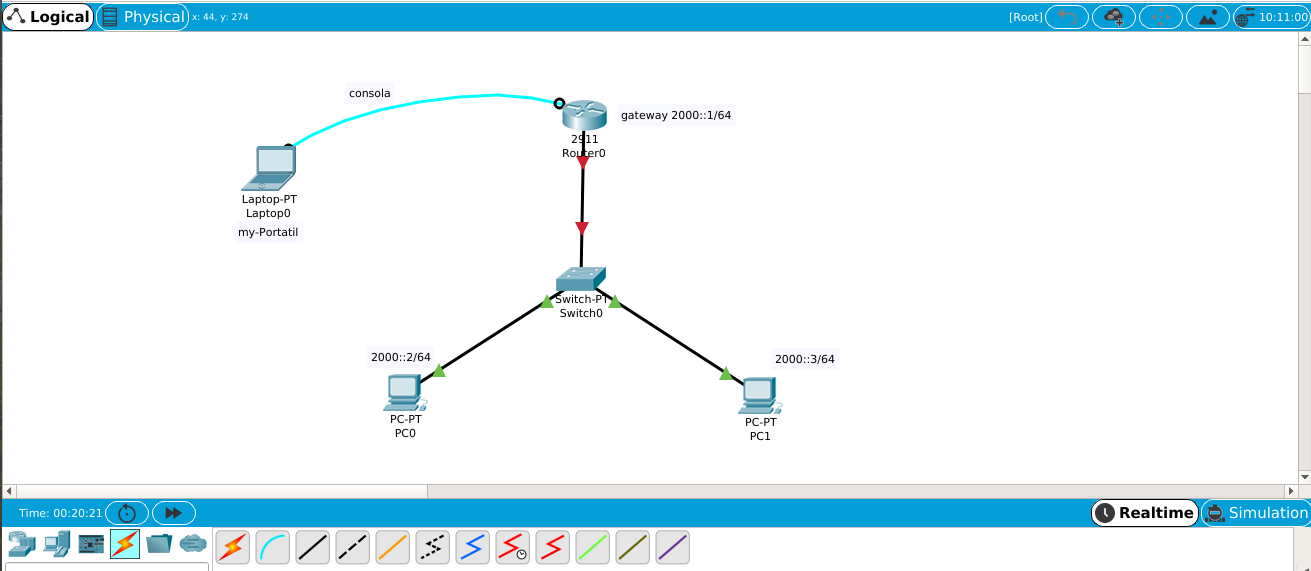

Descripción de la topología de red presentada en el diagrama:

• La red está compuesta por varios dispositivos conectados a través de un router y un switch. En el centro se encuentra el router, al cual se conectan diversos elementos:
• Directamente al router se encuentra un dispositivo portátil, identificado como «Laptop0 my-Portatil». Conectado al router hay también un gateway 2000:1/64. Además, el router está conectado a un switch, denominado «Switch-PT Switch0».
• Este switch a su vez tiene dos PCs conectados a él, identificados como «PC0-2000:2/64″ y «PC1-2000:3/64″. Todos estos dispositivos y sus conexiones conforman la topología de red presentada en el diagrama.

Aclaremos algunos conceptos:

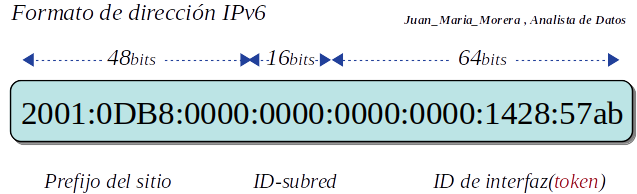

• .Que es IPv6: Internet Protocol versión-6, Es la evolución del protocolo-IPv4, es una tecnología fundamental para el Internet, ofreciendo una solución a largo plazo para el problema de la escasez de direcciones-IP y brindando una serie de ventajas en términos de escalabilidad, flexibilidad y seguridad. Estructura de la Dirección IPv6: 128 bits: A diferencia de IPv4 (32-bits), IPv6 utiliza direcciones de 128-bits, lo que proporciona un espacio de direcciones prácticamente ilimitado. Notación Hexadecimal: Se expresa en notación hexadecimal, utilizando grupos de cuatro dígitos hexadecimales separados por dos puntos.

• .Que es Unicast Globales 2000::/3: (Direcciones Unicast), Las Global-Unicast son las equivalentes a las direcciones públicas en IPv4 y son únicas a nivel global. Al igual que las direcciones públicas en IPv4 son rutables a través de internet. El rango de direcciones es el especificado por 2000::/3, es decir, que los tres primeros bits de la dirección deben ser 001, de manera que las direcciones están comprendidas en el rango de 2000:: hasta el 3FFF:FFFF:FFFF:FFFF.
• .Que es Link-Local FE80::/10: (Direcciones Unicast),Link-Local-Unicast (Unidifusión de enlace local). Link-local designa a redes locales cerradas. Aquí los paquetes no necesitan reenviarse con el router a otras redes. Se les ha reservado el rango FE80::/10. Los diez primeros bits de la dirección indican el prefijo. Luego siguen 54 bits que están a 0. La dirección se completa con 64 bits y contiene el ID de la interfaz que identifica de forma exclusiva al cliente de la red local.

Asignación de Direcciones IPv6:

• Direcciones Globales Unicast: Se utilizan para identificar de forma única un dispositivo en Internet.
• Direcciones Link-Local: Se utilizan para la comunicación dentro de una red local y se generan automáticamente.
• Prefijo de Red: Define el tamaño de la red.

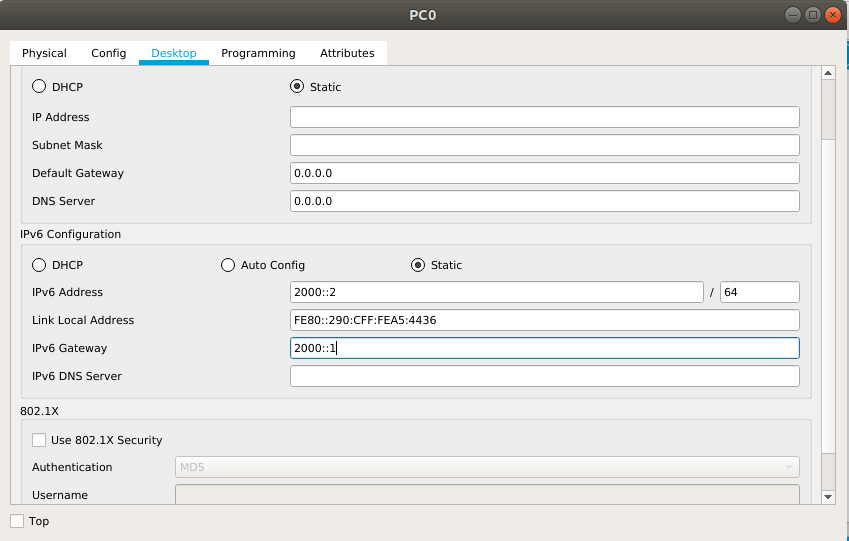

-. Asignación direcciones-IP PC0 IPv6 Address 2000::2/64 / Link Local Address “se genera automáticamente” FE80 / IPv6 Gateway 2000::1/64.

-. Asignación direcciones-IP PC1 IPv6 Address 2000::3/64 / Link Local Address “se genera automáticamente” FE80 / IPv6 Gateway 2000::1/64.

Configuración de Interfaces:

• Modo de Enrutamiento IPv6: Habilita el enrutamiento-IPv6 en la interfaz.
• Dirección Global Unicast: Asigna una dirección global única.
• Dirección Link-Local: Se asigna automáticamente.

Nota: El acceso lo realizare por Laptop0 my-Portatil “consola” es la forma mas realista.

Nota: Este CLI nos mostrara la descripción de fabrica y pregunta si necesitamos ayuda para la configuración ¡contestamos “no” aparecerá Router> estamos en modo-usuario.

Modo Privilegiado: se puede visualizar y modificar el estado del Router-Cisco.

• In: Router>enable
• In: Router#

Modo de configuración Global: Escribe el comando configure terminal o confi ter para entrar al modo de configuración global

• In: Router>enable
• In: Router#configure terminal
• Out: Enter configuration commands, one per line. End with CNTL/Z.
• In: Router(config)#
• In: Router#confi ter
• Out: Enter configuration commands, one per line. End with CNTL/Z.
• In: Router(config)#

Nota: Asignar IPv6 en las interfaces del Router0, habilitar “ipv6 unicast-routing” , “interface g0/0” , “ipv6 add 2000::1/64” y levantamos no shutdown.

• In: Router(config)#ipv6 unicast-routing
• In: Router(config)#interface g0/0
• In: Router(config-if)#ipv6 add 2000::1/64
• In: Router(config-if)#no shutdown
• In: Router(config-if)#
• Out: %LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up
• Out: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up
• In: Router(config-if)#

Verificación de La Conectividad:

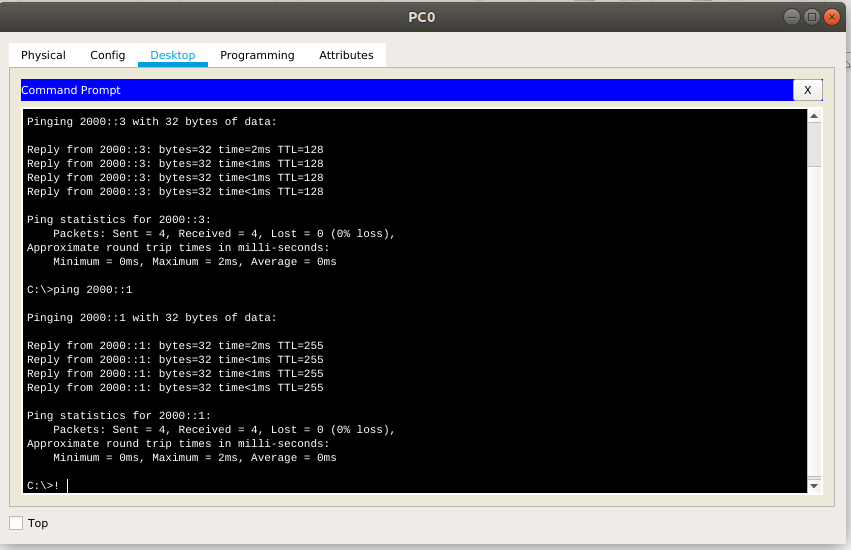

Usar Ping desde el PC0 al PC1 y desde PC0 al Router0 Gateway. Utiliza el comando ping con la dirección IPv6 de destino para verificar la conectividad.

• In: C:\>ping 2000::3
• In: C:\>ping 2000::1

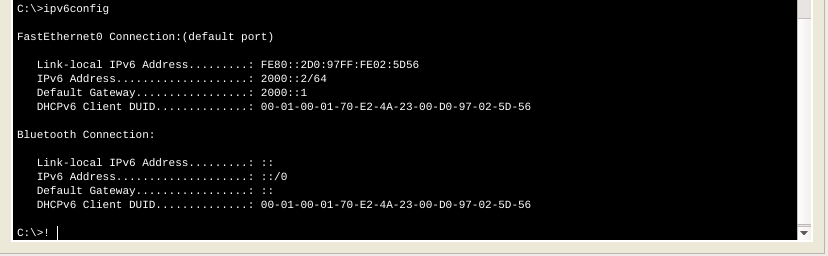

Verificar la dirección IPv6 en unos de los PC

• In: C:\>ipv6config

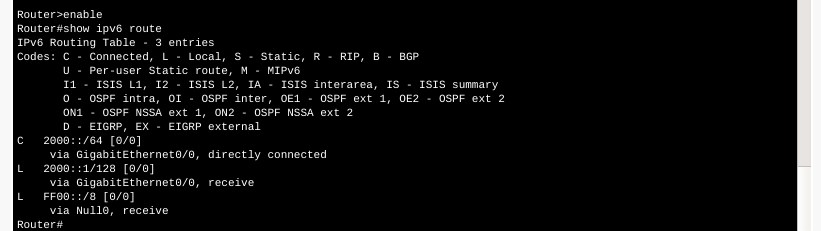

Verifique la ruta IPv6 en dispositivos Cisco-Router.

• In: Router>enable
• In: Router#show ipv6 route



Recopilando:

-. Veamos los puntos mas importantes de este post:

• El laboratorio se enfoca en configurar y verificar el direccionamiento IPv6 en dispositivos Cisco.
• IPv6 ofrece un espacio de direcciones mucho más grande que IPv4.
• La topología incluye 1 enrutador Cisco, 2 PC y el cableado necesario.
• Las direcciones IPv6 usan 128 bits y se expresan en notación hexadecimal.
• Las direcciones Global Unicast (2000::/3) son equivalentes a direcciones públicas IPv4.
• Las direcciones Link-Local (FE80::/10) se usan para comunicación dentro de una red local.
• Se asignan direcciones IPv6 a PC0 (2000::2/64) y PC1 (2000::3/64).
• La configuración del enrutador incluye habilitar IPv6 y asignar direcciones a las interfaces.
• Se usa el comando «ipv6 unicast-routing» para habilitar el enrutamiento IPv6.
• La conectividad se verifica usando ping entre los dispositivos.
• El comando «ipv6config» muestra la configuración IPv6 en las PC.
• «show ipv6 route» muestra la tabla de enrutamiento IPv6 en el enrutador.
• El acceso al enrutador se realiza por consola desde una computadora portátil.
• El documento incluye capturas de pantalla de los comandos y sus resultados.



• Referencias: moreluz.entorno
• Referencias: Cisco
